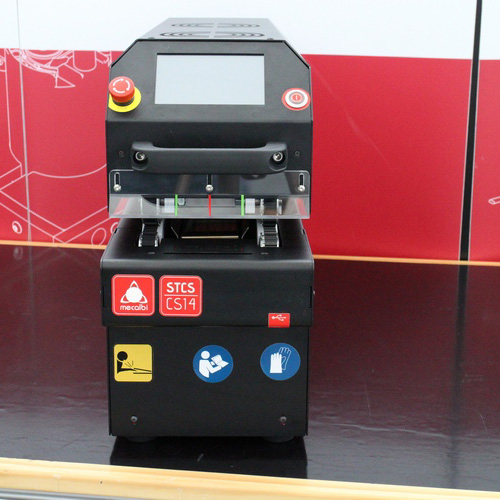

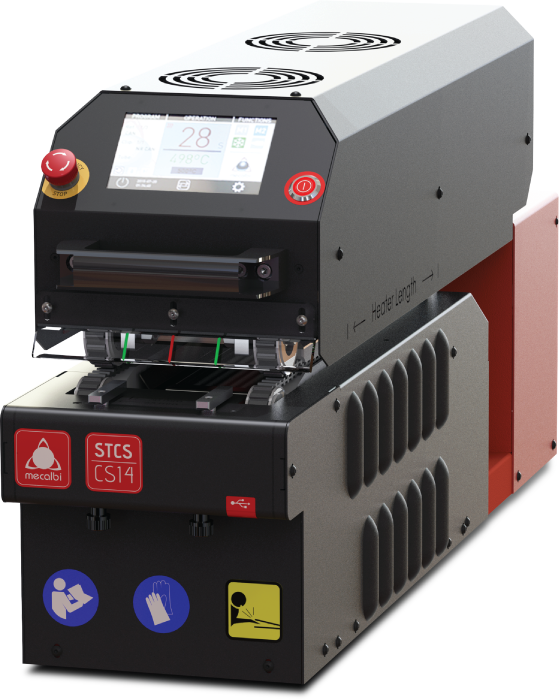

CS14

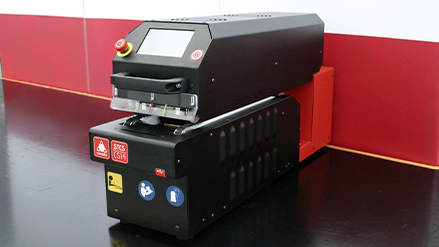

O CS14 é um equipamento de retração compacto, baseado num sistema de correias com resistências infravermelhas.
Leve e eficiente, é ideal para produção em grande escala, com cadência ajustável ao operador.
Pode integrar o Sistema Integrado de Centramento Automático (ISAC14), que garante o correto posicionamento e comprimento dos tubos termorretráteis.
Datasheet
O equipamento também pode ser fornecido com arrefecimento, contador de cabos, sistema auxiliar de centramento, bancada customizada, entre outras opções
Recursos de comunicação como Ethernet, USB, Wi-Fi, etc.
Máquina leve e compacta para otimização do espaço

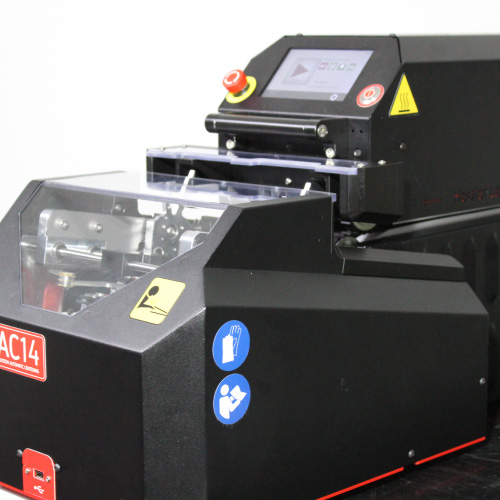

ISAC14 (Integrated System Automatic Centering) opcional para garantir a correta posição dos tubos termoretráteis
métrico
imperial
CS14
com ISAC14
REFERÊNCIA
CS14
14-01-0025
14-01-0025
com ISAC14
27-18-0002
27-18-0002
TEMPERATURA DE TRABALHO
CS14
300 - 600 ºC
572 - 1112 ºF
TEMPO DE RETRAÇÃO
CS14
3 - 100 s
3 - 100 s
DIMENSÕES
CS14
Largura: 221 mm
Comprimento: 842mm
Altura: 398 mm
Comprimento: 842mm
Altura: 398 mm
Largura: 8.7 in
Comprimento: 33.1 in
Altura: 15.7 in
Comprimento: 33.1 in
Altura: 15.7 in
com ISAC14
Largura: 341 mm
Comprimento: 1046mm
Altura: 398 mm
Comprimento: 1046mm
Altura: 398 mm
Largura: 13.4 in
Comprimento: 41.1 in
Altura: 15.7 in
Comprimento: 41.1 in
Altura: 15.7 in
PESO
CS14
35 kg
77.2 lbs
com ISAC14
55 kg
121 lbs

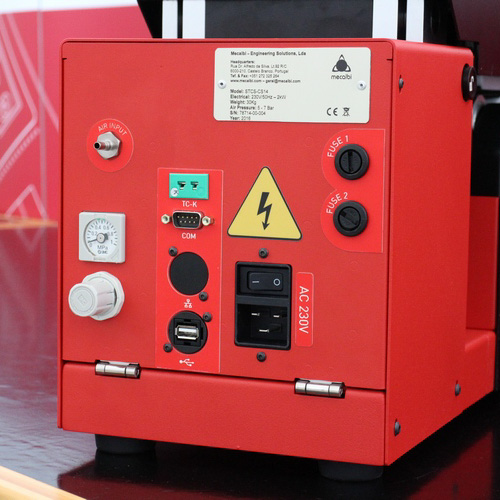

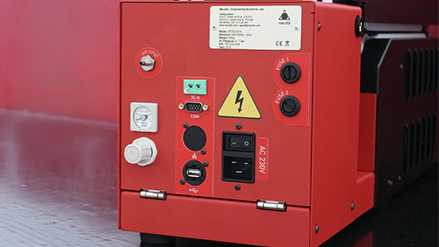

ALIMENTAÇÃO ELÉTRICA
CS14
230 [V] @ 50Hz
230 [V] @ 50Hz
CONSUMO
CS14
500 [mA] a 9.5 [A] (Max.2200W)
500 [mA] a 9.5 [A] (Max.2200W)
CÂMARA DE RETRAÇÃO
CS14
Largura: 220 mm
Comprimento: 70 mm
Altura: 30 mm
Comprimento: 70 mm
Altura: 30 mm
Largura: 8.7 in
Comprimento: 2.8 in
Altura: 1.2 in
Comprimento: 2.8 in
Altura: 1.2 in
MIN-MAX Ø TUBO
CS14
0 - 25 mm
0 - 1 in
MIN-MAX COMPR. TUBO
CS14
0 - 65 mm
0 - 2.6 in
com ISAC14
35 - 65 mm
1.4 - 2.6 in
MIN-MAX Ø CABO
CS14
0 - 12 mm
0 - 0.5 in
com ISAC14
0 - 10 mm
0 - 0.4 in
MIN-MAX COMPR. CABO
CS14
150 - 5000 mm
5.9 - 197 in
com ISAC14
300 - 5000 mm
11.8 - 197 in
Contador de Cabos
Sistema de Arrefecimento
Sistema de Suporte de Cabos
Sistema de Centramento Auxiliar
Porta Ethernet

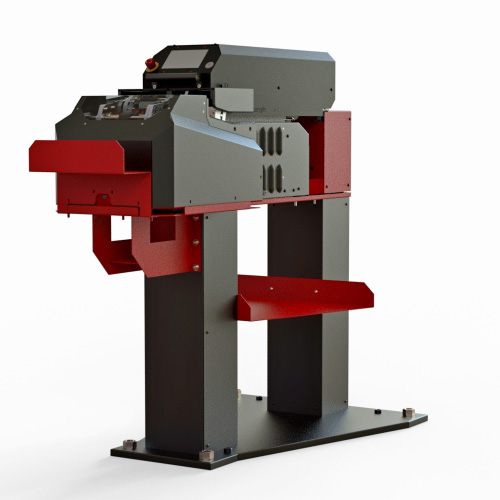

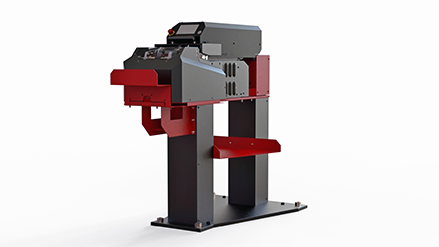

Bancada de Trabalho
Ferramenta para Splices Finais
Ferramenta para Terminais

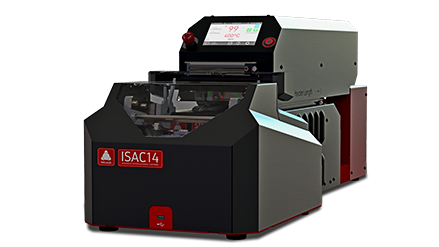

ISAC14
